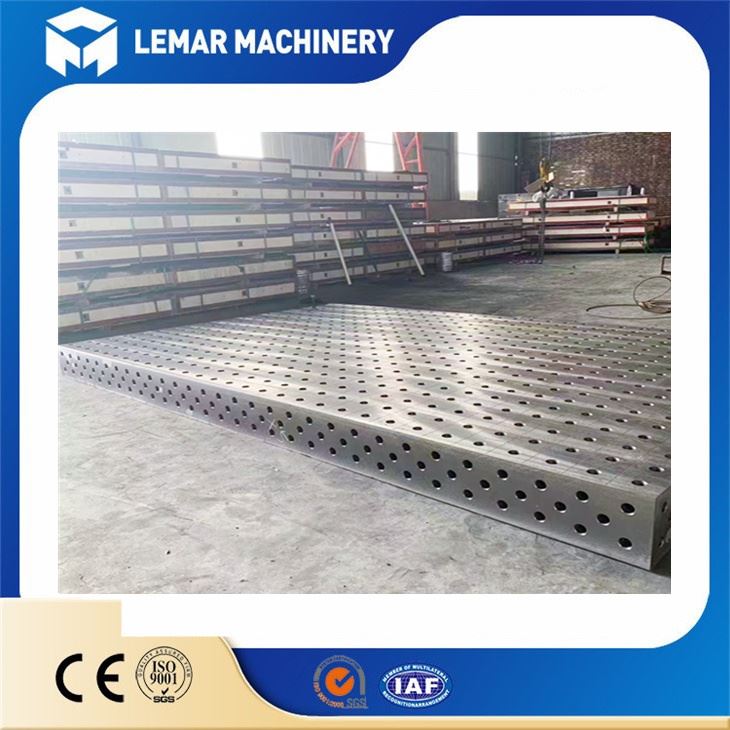

Mesa de soldagem modular 3D com braçadeiras

★Corpo principal: Mesa de soldagem modular 3D
• Mesa de grade de precisão: os furos na mesa (como furos quadrados da série de 28 mm, furos redondos de φ28 mm) são usinados com precisão-com espaçamento de furos consistente e erros mínimos na precisão posicional e perpendicularidade, servindo como base de precisão de todo o sistema.
• Expansibilidade 3D: O design modular permite que o próprio tampo da mesa seja emendado horizontalmente com conectores para expandir sua área, e módulos funcionais podem ser combinados arbitrariamente em um espaço tri-dimensional sobre ele.
★Soul: luminárias e módulos especializados
Este é o valor chave de estar “equipado com equipamentos”. Os acessórios de suporte geralmente incluem:
• Acessórios de travamento rápido: como acessórios de alavanca de came e compactadores espirais, que podem fixar e liberar peças de trabalho em segundos através de operações simples com manopla.
• Módulos de Posicionamento e Suporte:
◦ Paradas de ângulo-reto: usadas para estabelecer rapidamente uma referência de 90 graus.
◦ Pinos de localização/pinos diamantados: usados ​​para posicionamento preciso de peças de trabalho.
◦ Blocos de suporte e pilares de várias alturas: usados ​​para apoiar e nivelar peças de trabalho na direção do eixo-Z.
◦ Módulos de ajuste de ângulo: Utilizados para fixar peças com ângulos específicos.
• Compatibilidade do Sistema: A parte inferior de todas essas luminárias é projetada com chaves ou roscas de posicionamento que combinam perfeitamente com o sistema de furos do tampo da mesa, garantindo uma instalação rápida e precisa em qualquer posição do tampo da mesa.
★Resumo dos principais recursos
• Pronto para uso, início rápido: os usuários não precisam projetar e adquirir acessórios separadamente, reduzindo a complexidade de entrada.
• Alta Precisão e Repetibilidade: Todo posicionamento e fixação são baseados na mesma referência de precisão, garantindo precisão e consistência de fixação na produção em massa.
• Flexibilidade incomparável: Através de um número limitado de acessórios padrão, infinitos esquemas de fixação podem ser combinados para se adaptarem a peças de diferentes formatos e tamanhos.
• Eficiência significativamente melhorada: em comparação com a marcação complicada, a soldagem por pontos e o uso de pinças C-na soldagem tradicional, a velocidade de fixação pode ser aumentada diversas vezes.
