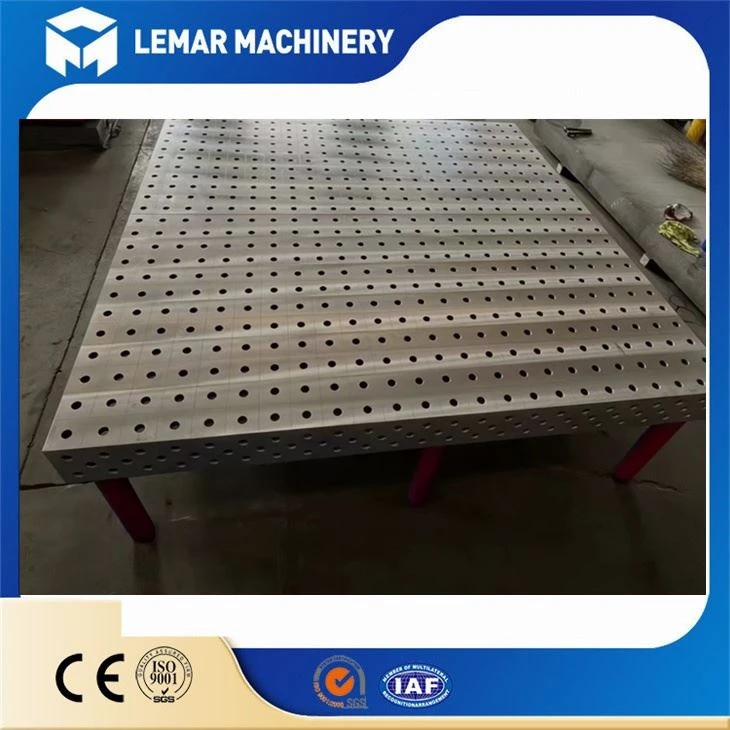

Tabela de acessórios de soldagem D16
-- Fixação rígida 3D, adequada para soldagem robótica, processamento de chapas metálicas e prototipagem.--
🚀 Resumo dos principais argumentos de venda
• Material e acabamento: Ferro fundido HT300 de alta-resistência, submetido a tratamento de duplo revenido (recozimento + envelhecimento), resultando em tensão interna zero e deformação inferior a 0,1mm/m².
• Sistema de Grade: Abertura padrão D16mm (aproximadamente 5/8 pol.), grade de matriz de 50 x 50mm.
• Precisão de usinagem: fresamento tipo pórtico de 5-eixos com fixação única, garantindo planicidade e tolerância à distância do furo.
• Posicionamento Rápido: Não é necessária marcação; combinado com acessórios D16, o posicionamento da peça pode ser concluído em 3 segundos.
• Versatilidade: Usado não apenas para soldagem, mas também para bases de fixação, linhas de montagem e inspeção de grandes componentes 3D.
Por que escolher a plataforma de fixação de soldagem D16?
No processo de soldagem, a deformação térmica e a marcação repetida são dois pontos importantes que afetam a eficiência do trabalho e a precisão do produto acabado. As cantoneiras e placas de pressão tradicionais não apenas têm força de fixação dispersa, mas também causam facilmente o deslocamento da peça de trabalho.
Nossa plataforma de acessórios de soldagem D16 oferece uma solução modular, de alta-precisão e repetível. Os furos de posicionamento D16 de alta{3}}precisão densamente distribuídos na superfície da plataforma formam um sistema de fixação-tridimensional. Combinado com nossa linha completa de acessórios, como pinos de posicionamento, grampos rápidos e cantoneiras de suporte, você pode construir um acessório exclusivo "feito sob medida" para qualquer peça de trabalho complexa em poucos minutos.
MesaEspecificações
Mais detalhes não hesite em contactar o nossoengenheiro de vendas:Eva(E-mail:evasummer@lemarmetal.com)
| Parâmetro | Especificação |
|---|---|
| Modelo | Série D16 (tamanhos personalizados disponíveis mediante solicitação) |
| Material | Ferro fundido de alta-resistência HT300 |
| Acabamento de superfície | Óleo preventivo moído / ferrugem / Opcional: Niquelagem / escurecimento / nitretação |
| Dureza | HV450-550 |
| Diâmetro do furo | Ø16,0 mm (H7) |
| Grade de furos | 50x50mm |
| Planicidade | 0,10 mm/m² (grau de precisão até 0,05 mm) |
| Paralelismo | 0,12mm/m² |
| Capacidade de carga | 2.5 - 5 Toneladas (Dependendo da espessura e dimensões) |
| Tamanhos padrão | 1000x600mm / 1200x800mm / 1500x1000mm (suportação de personalização não-padrão) |
Acessórios compatíveis
Para construir um sistema completo de acessórios de soldagem, recomendamos o uso conjunto dos seguintes grampos da série D16:
1. Pino de travamento rápido de empurrar-puxar: usado para posicionar rapidamente a borda de referência.
2. Anel de localização com ressalto: Usado para elevar peças de trabalho ou servir como junta de suporte.
3. Braçadeira para serviços pesados-em forma de U: inserida diretamente no furo para fixar a peça de trabalho sem parafusos.
4. Ferro angular vertical e base de suporte: Usado para construir superfícies de fixação verticais ou inclinadas.
5. Bloco de passo e calço de ajuste: Resolva o problema das diferenças de altura da peça de trabalho.
(Lembrete: clique no link abaixo para ver o conjunto completo de braçadeiras D16)
Recursos do produto
1. Base de ferro fundido-de nível militar, combinando rigidez e absorção de choque
• Material: Ferro fundido cinzento HT250 de alta-qualidade é selecionado. Comparado com estruturas soldadas em chapa de aço, o ferro fundido tem melhores propriedades de amortecimento de vibrações, que podem absorver efetivamente as vibrações do martelo de soldagem e manter a plataforma estável.
• Tratamento térmico: todas as plataformas passam por um fluxo de processo completo de "usinagem de desbaste → recozimento → acabamento → tratamento de envelhecimento" para eliminar completamente o estresse interno, garantindo que a plataforma mantenha sua precisão original durante uso-de longo prazo e martelamento-de alta frequência.
2. Sistema de furo de precisão D16, usinagem de articulação de 5 eixos
• Diâmetro do furo: Uniformemente D16mm (tolerância H7), compatível com a maioria dos acessórios de fixação padrão D16 do mercado.
• Espaçamento entre grades: distância central de 50 x 50 mm, compatível com necessidades de fixação desde peças de precisão extremamente pequenas até peças estruturais de grande porte.
• Tecnologia de processamento: Um grande centro de usinagem pórtico de 5 eixos é usado para completar o processamento de todos os furos, ranhuras e superfícies em uma única fixação. Isso garante a precisão da posição de cada furo (dentro de ±0,05 mm) e o nivelamento de toda a mesa.
3. Ranhura em T-multi-funcional e design de nervura de reforço
• Ranhura-T: Ranhuras-T são predefinidas ao redor e na parte de trás da mesa, facilitando a fixação da plataforma na bancada de trabalho, eixo giratório ou carrinho AGV, e expandindo facilmente para uma estação de trabalho automatizada.
• Nervuras de reforço da grade traseira: A parte traseira adota um design de nervuras de reforço cruzado de malha, que melhora muito a resistência à flexão da mesa e não cede mesmo ao suportar várias toneladas de objetos pesados.
4. Expansão ilimitada, combinação modular
• Você pode unir múltiplas plataformas D16 lado a lado para formar uma enorme área de trabalho, especialmente adequada para soldagem e montagem de grandes estruturas ou tubulações.
Certificação Relacionada
Embalagem de produtos
NOSSA MESA DE SOLDADURA Embalagem e envio
◆Caixa de madeira atende aos padrões de exportação
◆Frete marítimo preferido para mesas pesadas
◆ Termos FOB / CIF / CFR disponíveis
Por que nos escolher?
Estamos sempre ao seu serviço quando você precisar
🏆
• Fábrica de origem: 17 anos de experiência em fundição e processamento mecânico, sem diferenças de preços de intermediários.
• Garantia de Precisão: Toda plataforma deve passar por inspeção coordenada da máquina de medição antes de sair da fábrica.
• Capacidade de personalização: Se você precisa de uma espessura especial, espaçamento de furos especial ou precisa adicionar rebaixos ou furos roscados na parte superior, podemos atender às suas necessidades.
