Rotador-de soldagem-de 10t-para-dutos
Este rotador de soldagem autocompensador de 10- toneladas adota um design de centralização automática, sem necessidade de ajustar o espaçamento dos rolos manualmente. Equipado comRolos revestidos de PU e sistema de velocidade variável VFD, ele funciona de forma estável sem escorregar. Amplamente utilizado para soldagem de circunferência de tubulações, vasos de pressão, tanques e carretéis de tubos. Estrutura compacta, fácil instalação e operação simples, melhorando muito a eficiência e a qualidade da soldagem.
Parâmetros de produtos
|
Capacidade nominal |
10.000kg |
Excentricidade Axial |
Menor ou igual a ±3 mm |
|
|
Diâmetro da peça |
Φ320mm – Φ2800mm |
Precisão de velocidade |
Menor ou igual a ±3% |
|
|
Min. Comprimento da peça |
300 milímetros |
Carga Linear Máxima |
Menor ou igual a 250 kg/cm |
|
|
Diâmetro do rolo |
Φ300mm (Borracha/PU) / Φ290mm (Metal) |
Nível de ruído |
Menor ou igual a 75 dB |
|
|
Velocidade Linear |
6 – 60 m/h (ajustável continuamente) |
Grau de precisão |
Precisão de grau 8 |
|
Potência do motor |
2×0,55kw – 2×0,75kw (motor duplo) |
|||
|
Modo de direção |
Motor duplo + acionamento síncrono de caixa de engrenagens sem-fim dupla |
|||
|
Material do rolo |
Borracha / PU / Aço-Borracha |
|||
|
Modo de controle |
Pingente de mão / pedal |
|||
|
Tensão de entrada |
CA 380 V 50 Hz (trifásico) |
Vantagens do produto
✔ Autocentragem de precisão-
Ajusta automaticamente o ângulo do braço do rolo com base no diâmetro da peça; nenhum manual; ajuste necessário; precisão de centralização Menor ou igual a desvio axial de ±3 mm
✔ Controle de velocidade contínua VFD
Delta/marca importada VFD, faixa de velocidade 100-1000 mm/min (6-60 m/h), precisão de alta velocidade, alto torque de partida
✔ Estrutura de alta rigidez
Base tipo caixa combinada-com alívio de tensão-após soldagem; todos os furos usinados em uma única fixação; nenhuma deformação durante o uso-de longo prazo; excelente rigidez
✔ Múltiplas opções de materiais de rolo
Rolos de borracha/PU/aço-composto de borracha/todos em aço - personalizados por peça|| condições de superfície e de trabalho; evita danos à superfície da peça de trabalho
✔Fácil instalação – sem necessidade de fundação
Coloque diretamente no piso endurecido da oficina; fácil de mover; parafusos de ancoragem opcionais
Principais recursos
| Estrutura-autoajustável
Os braços dos rolos ajustam-se automaticamente ao diâmetro da peça; variação mínima da altura central; cabe na faixa de diâmetro 320-2800mm
| Transmissão de malha de engrenagem completa de quatro-rodas
Todos os quatro rolos da unidade de acionamento são acionados de forma síncrona; transmissão de malha de engrenagem; grande capacidade de carga; força motriz uniforme; elimina escorregões.
| Caixa Combinada-Tipo Base
A base adota seção de aço e estrutura soldada em placa; tensão-aliviada após a soldagem; alta rigidez e capacidade de carga; paralelismo de eixo alto; desvio axial mínimo.
| Controle de velocidade VFD de alta precisão
Tecnologia AC VFD; faixa de velocidade 100-1000mm/min (6-60m/h); flutuação de velocidade Menor ou igual a ±3%; atende processos de soldagem de alto padrão.
| Rolamentos de alta capacidade de carga
Rolamentos de alta capacidade de carga de marcas nacionais-conhecidas; lubrificação com graxa de lítio; rotação suave sem vibração; longa vida útil.
|Design de rolo ranhurado
Design revestido com-núcleo de borracha-de aço ranhurado; alto atrito; longa vida; baixa pressão do rebolo na peça; evita o endurecimento por trabalho na superfície.
| Configuração flexível de um inversor + múltiplos polidores
Para peças de trabalho extra{0}}longas: uma unidade de acionamento com diversas unidades intermediárias; aumenta a capacidade de carga e o comprimento do suporte.
Aplicação de Produtos
Aplicativos principais
- Soldagem circunferencial de vasos de pressão e reservatórios de armazenamento
- Encaixe e soldagem de tubos para oleodutos, gás e tubulações-de longa distância
- Produção de soldagem de barris de caldeiras e cilindros trocadores de calor
- Soldagem circunferencial de flange para carretéis de tubos e peças pré-fabricadas de tubulações
- Soldagem rotativa de tanques de aço inoxidável e equipamentos de torre
- Soldagem de superfície e reparo de peças grandes de eixos e rolos
- Montagem e soldagem de peças para fábricas de estruturas de aço pesadas e equipamentos químicos

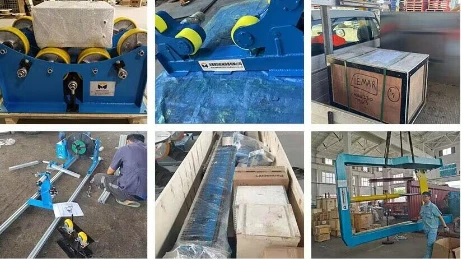

Pacote e transporte de produtos
Instruções de embalagem
1. Regras Gerais para Embalagem
Em conformidade com os padrões da indústria. Adote reforço de estrutura de madeira e embalagem de acessórios independente para resistência à umidade, ferrugem e colisão com supervisão de qualidade profissional.
2. Embalagem completa da máquina
Equipar com patins de aço e molduras de madeira. Cubra as superfícies metálicas com graxa-antiferrugem e materiais protetores. Proteja os furos e parafusos expostos contra danos e ferrugem.
3.Embalagem de acessórios
Os acessórios de precisão são embalados individualmente com materiais à prova de choque e{0}}de umidade, classificados e etiquetados para entrega completa.
4. sinal de pacote
A embalagem externa é marcada com dados do produto, informações do fabricante e sinais de alerta padrão de acordo com os padrões nacionais.
Instruções de transporte
1. Regras Gerais de Transporte
Aplicável a vários modos de transporte. Mantenha o posicionamento horizontal. Evite inversão, empilhamento, encharcamento pela chuva, exposição ao sol e solavancos fortes.
2. Requisitos de carga e descarga
Use equipamento de elevação certificado em pontos designados. Manuseie suavemente sem arrastar ou impactar. Os operadores devem ser certificados.
3.Proteção durante a viagemUse veículos qualificados. Prenda o equipamento firmemente com almofadas amortecedoras. Fornece proteção total contra chuva em mau tempo.
4. Contra-indicações de armazenamento e transporte
Proibir pressão de empilhamento e carregamento misto com produtos corrosivos e pontiagudos. Armazenar em local seco; conduza proteção total para armazenamento temporário ao ar livre.
Após o serviço
Serviço pós{0}}venda
1.Serviço de garantia
O equipamento é fornecido com um período de garantia padrão. Manutenção gratuita e substituição de acessórios estão disponíveis para problemas de qualidade, excluindo danos-causados pelo homem e erros operacionais.
2.Suporte técnico
É fornecida consultoria técnica on-line vitalícia, incluindo-orientações completas para instalação, comissionamento, operação e solução de problemas de equipamentos.
3. Serviço de manutenção
Responderemos rapidamente ao feedback de falhas do cliente e forneceremos soluções de manutenção eficientes para restaurar a operação normal do equipamento.
4. Treinamento pós{1}}de vendas
Treinamento personalizado sobre operação de equipamentos e manutenção diária está disponível para padronizar a operação e prolongar a vida útil do equipamento.
Certificação
Perguntas frequentes
Perguntas frequentes
01.O tremor do equipamento após a entrega é uma falha?
02.Como resolver ruídos anormais de operação do rolo?
03.Por que o controle elétrico de velocidade falha?
04.O equipamento pode ser armazenado ao ar livre por muito tempo?
05. O uso em sobrecarga afetará a garantia do equipamento?
